만약 당신이 다음을 지정한다면,RTK GNSS 모듈드론, 로봇, 추적기 또는 휴대용 측량기의 경우, 데이터시트 1페이지의 정확도 수치는 가장 쓸모없는 수치입니다. 이 수업의 모든 진지한 모듈은 센티미터 수준의 RTK를 광고합니다. 빌드에서 고정을 유지하는 부품과 그렇지 않은 부품을 구분하는 요소는 모듈이 제품이 실제로 작동하는 조건 — 부분 하늘 전망, 진동 프레임, 공유 전원 레일, 몇 초간 끊기는 보정 링크 — 에서 고정된 해를 유지할 수 있느냐입니다.
이 가이드는 엔지니어들이 보통 내리는 순서대로 다음과 같은 결정을 따릅니다: 정확성 주장이 실제로 무엇을 의미하는지, 어떤 6가지 사양이 선택을 결정하는지, 모듈을 플랫폼 유형에 어떻게 맞추는지, 그리고 설계를 PCB에 커밋하기 전에 무엇을 검증해야 하는지 말입니다.
"센티미터 수준 RTK"가 실제로 약속하는 것들
실제 사용 중인 RTK GNSS 모듈의 정확도는 어느 정도인가요?
RTK 모듈은 위치 해를 출력하며, 그 해의 품질은 고정된 속성이 아니라 상태입니다. 수신기는 자신이 어느 주에 있는지 보고합니다. 국가에 맞서 디자인하는 것이, 헤드라인 숫자에 반대하는 것이 아닙니다:
| 해의 상태 | 수평 정확도 | 사용 방법 |
|---|---|---|
| 단일 점 (보정 없음) | 미터 수준 | 자산 위치로는 괜찮지만, 안내나 잠복근무에는 쓸모가 없다 |
| DGPS / 코드 차분 | 서브미터 | 대체 수단이지, 설계 목표가 아니야 |
| RTK 플로트 | 데시미터 수준 | "아직 수정되지 않았다"고 간주하세요 — 제어 논리가 그것을 모두 소비하지 않도록 하세요 |
| RTK 고정 | 센티미터 수준 | 정확도 사양에 인용해야 할 유일한 주가 있습니다 |
실용적인 규칙: 펌웨어가 NMEA 스트림에서 솔루션 상태를 읽고 정밀도에 의존하는 동작을 차단해야 합니다. 고정 비율을 95%는 보고하고 나머지 5%는 플로팅을 보고하는 모듈과 60% 확률로 고정된 모듈을 보고하는 제품입니다 — 비록 두 모듈 모두 같은 센티미터 수치를 인용하지만요. 고정 조건에서의 고정 요금을 공급업체에게 요청하세요. 고정 시 정확도만 묻는 것이 아닙니다.
왜 "+1 ppm"이라는 용어가 헤드라인 수치보다 더 중요한가
RTK 정확도 규격은 거리 의존 항을 포함합니다. 1.0 cm + 1 ppm으로 표기된 등급은 로버와 기준 기지 사이 기준선 1킬로미터당 1 cm 고정 오차에 1 mm를 더한 것을 의미합니다. 10km 기준선에서는 두 번째 항이 약 1cm를 더합니다; 30km 거리에서는 약 3cm입니다. 점프스타 자체 모듈 문서에도 같은 관계가 더 쉽게 설명되어 있습니다 — 기지국에서 10km만 떨어질 때마다 정확도가 약 1cm씩 저하됩니다.
설계에 대한 결과: 제품이 넓은 영역에서 작동한다면, 기준선은 환경 세부사항이 아니라 정확도 예산의 일부가 됩니다. 기준국을 국지화하거나 밀집된 네트워크 보정 서비스를 사용하는 것이 더 비싼 모듈로 넘어가는 것보다 더 정확한 정확도를 얻을 수 있습니다.
선택을 결정하는 여섯 가지 사양
대부분의 RTK 모듈 비교에서 정확도에 막히는데, 정확도가 가장 쉽게 찾을 수 있기 때문입니다. 이 여섯 가지가 부품이 기계적, 전기적, 생산 제약과 접촉할 때 부품이 살아남는지 결정합니다:
| 사양 | 물어봐야 할 질문 | 당신이 하는 트레이드오프 |
|---|---|---|
| 밴드와 별자리 | 단일 밴드 L1, 아니면 L1+L5 / 멀티 콘스텔레이션? | 밴드가 많을수록 전류와 BOM이 더 많이 들지만, 부분 하늘이 있으면 고정 고정이 훨씬 낫습니다 |
| 크기와 출력 | 어떤 이사회 분야와 현재 예산이 있나요? | 가장 작은 부품은 가장 낮은 전류를 사용하지만, 보통 프론트엔드의 RF 통합은 적은 편입니다 |
| 인터페이스 | 보정은 어떻게 들어오고 포지션은 어떻게 나오나요? | RTCM에 전용된 두 번째 UART는 프로토콜 경쟁을 방지합니다 |
| 안테나 통합 | 내장 안테나인가요, 아니면 RF 커넥터를 통한 외부 안테나인가요? | 통합은 RF 레이아웃 작업을 제거합니다; 외부는 위치와 게인 선택을 가능하게 합니다 |
| 첫 번째 수리 시간입니다 | 전원 켜진 후 얼마나 걸려서 고쳐지나요? | 빠른 초기화는 정지 및 출발 및 잦은 전원 사이클에 중요합니다 |
| Update rate | 1 Hz, 10 Hz, 아니면 20 Hz? | 더 높은 속도는 더 빠른 보정 전달과 더 많은 호스트 대역폭이 필요합니다 |
싱글밴드가 필요한가요, 아니면 듀얼밴드가 필요한가요?
야망이 아니라 하늘 전망으로 판단하세요. 안테나가 대부분의 하늘을 관측한다면 — 개활지, 고고도 UAV, 해양 — 잘 구현된 단일 대역 L1 모듈은 고정된 해를 신뢰성 있게 달성하며 부품과 전류 모두에서 더 저렴합니다. 만약 제품이 건물 옆, 나무 덮개 아래, 또는 반사면 근처에서 작동한다면, 두 번째 밴드는 비용을 충분히 보상합니다: 수신자가 모호함을 해소할 수 있는 독립적인 관측량을 제공하고, 플로트 시간을 단축시킵니다.
유용한 지름길: 기기가 얼마나 자주 오픈 스카이(오픈 스카이)를 거부당하는지 세어보세요. 현장에서 사용되는 조사 로버는 단일 밴드 후보입니다. 건물 앞면을 따라 작업하는 배달 로봇은 그렇지 않습니다.
보드 공간과 전력은 얼마나 줄까요?
이 클래스의 RTK 모듈은 두 차원 모두에서 100배 정도 아우릅니다. 가장 작은 것은 약 16 × 12 mm 정도이며 약 20 mA로 작동합니다; 더 큰 통합 안테나 부품은 40 mm 등급 면적을 차지하며 100–220 mA의 전력을 소모합니다. 두 가지 모두 정당합니다 — 문제는 어떤 제약이 제품에 구속력이 있느냐입니다.
몇 주 동안 버텨야 하는 배터리 구동 추적기라면, 저전류 부분만이 유일한 선택지이고, 안테나는 그에 맞춰 설계해야 합니다. 전원이나 차량 전원의 경우 전류가 거의 무료이므로, 더 많은 대역과 더 나은 프론트엔드에 투자하는 것이 좋습니다.
어떤 인터페이스가 수정 기능을 전달하고, 어느 인터페이스가 위치를 나타내나요?
이 부분을 과소평가하는 것이 가장 흔한 통합 실패 중 하나입니다. RTK 모듈은 동시에 두 가지를 수행해야 합니다: 호스트에 위치 출력(NMEA 또는 이진 프로토콜)을 출력하고, 라디오, 모뎀 또는 네트워크 클라이언트로부터 보정 입력(RTCM 3.x)을 수신합니다. 하나의 UART에서는 호스트가 스케줄링과 버퍼링에 신경 쓰지 않으면 두 스트림이 경쟁합니다.
RTCM 입력에 전용으로 두 번째 직렬 포트를 노출하는 모듈은 문제를 완전히 제거합니다 — 수정은 연속적으로 들어오는 동안 주 포트는 설정 및 위치 출력을 위해 비워둡니다. 수정 링크가 무선 통신이 아닌 셀룰러 NTRIP 클라이언트라면, 해당 포트에서 모듈의 기본 보드 속도가 RTCM 메시지 세트에 충분히 높은지 확인하세요.
안테나를 모듈에 통합해야 하나요?
통합 안테나는 RF 트레이스 라우팅, 임피던스 매칭, 커넥터 선택 및 설계에서 발생하는 대부분의 준수 위험을 제거합니다. 이는 RF 경험이 없는 팀과 모듈이 하늘을 명확히 볼 수 있는 제품들에 진정한 가속입니다.
외부 안테나는 배치가 중요한 경우 유리합니다: 모듈이 금속 외형제 안에 있어야 할 때, 안테나를 전자장치에서 멀리 떨어진 마스트 또는 지붕에 장착해야 할 때, 또는 비행 중 뱅킹하는 UAV용 헬리컬 안테나와 같은 특정 이득 패턴이 필요할 때입니다. 외부로 연결한다면, 커넥터, 케이블 손실, 접지면까지 예산을 고려하세요 — 모듈 데이터시트의 정확도 수치는 단순히 안테나가 아니라 숙련된 안테나를 가정합니다.
고정된 해에 도달하는 속도는 얼마나 되나요?
보통 좋은 하늘을 가진 냉가한 시동 중에는 첫 수리 시간이 견적됩니다. 기지국이나 고정 기기처럼 지속적으로 전력을 공급받는 제품에는 거의 중요하지 않습니다. 깨우고, 고치고, 절전 모드에 집중하는 제품들—한 시간에 한 번 보고하는 트래커, 간헐적으로 사용하는 휴대용 기기—에서는 사용자 경험을 지배합니다.
즉석 RTK 초기화 기술은 콜드 스타트 고정 솔루션을 몇 초로 단축시키며, 이 기능은 정확히 듀티 사이클 상태에서 비용을 지불할 가치가 있습니다. 어떤 기준으로 측정되었는지 물어보세요: 최근 천문체가 있는 핫 스타트와 전원을 끄고 콜드 스타트를 한 것은 서로 다른 검사입니다.
플랫폼이 필요한 업데이트 속도는 얼마인가요?
정적이거나 느리게 움직이는 응용 분야는 1 Hz로 완벽히 맞습니다. 위치 지연이 중요할 만큼 빠르게 움직이는 모든 것들 — 순항 속도의 UAV, 고속도로 주행 중인 차량, 로봇 팔 — 은 10 Hz를 원하며, 고동적 플랫폼은 20 Hz를 원할 수 있습니다.
높은 요금에는 두 가지 제약이 따릅니다. 먼저, 보정 링크가 따라와야 합니다: 1 Hz 보정을 편안하게 공급하는 저대역폭 무전기는 10 Hz를 유지하지 못할 수 있습니다. 둘째, 모든 모듈이 표준 펌웨어에서 최고 속도를 지원하는 것은 아닙니다 — 일부 부품에서 20Hz 동작은 특정 펌웨어가 필요하니, 설계 전에 반드시 확인하세요.
RTK GNSS 모듈과 플랫폼 매칭
아래 네 모듈은 가격이나 정확도가 아니라 일반적으로 선택을 결정하는 제약 조건에 따라 배열되어 있습니다. 각 프로젝트는 서로 다른 공학적 문제를 해결합니다.
배터리 구동 추적기나 소형 기기에 적합한 RTK 모듈은 무엇인가요?
.png?imageMogr2/format/webp)
JS-RK26-3 — 초소형 초저전력
- RTK 정확도: 수평 1.0 cm + 1 ppm CEP, 수직 1.5 cm + 1 ppm CEP
- 크기는 16.2 × 12.2 × 2.3 mm; 일반적인 전류 20 mA, 3.3 V
- 대기 전류 14 μA, 3.3 V, 긴 배터리 수명을 위한
- 인터페이스: UART, I2C, 타임펄스(PPS), RESET_N, VCC_RF, VBAT 백업
- 수동 또는 능동 안테나에서 작동함 (능동 이득 15–30 dB 권장)
- 작동 및 저장 온도 −40 °C에서 +85 °C
보드 면적과 에너지가 제약일 때 이 옵션을 선택하세요: 웨어러블, 자산 추적기, 센서 포드 등 대부분의 시간 동안 잠들어 있어야 하는 모든 것들. 14 μA 대기 전류가 활성화 수치로, 모듈은 호스트가 잠들 때 백업 도메인을 유지할 수 있어 깨어 발생 후 빠른 재고정이 가능합니다.
어떤 RTK 모듈이 가장 빠르고 RF 설계가 필요 없는가?
.png?imageMogr2/format/webp)

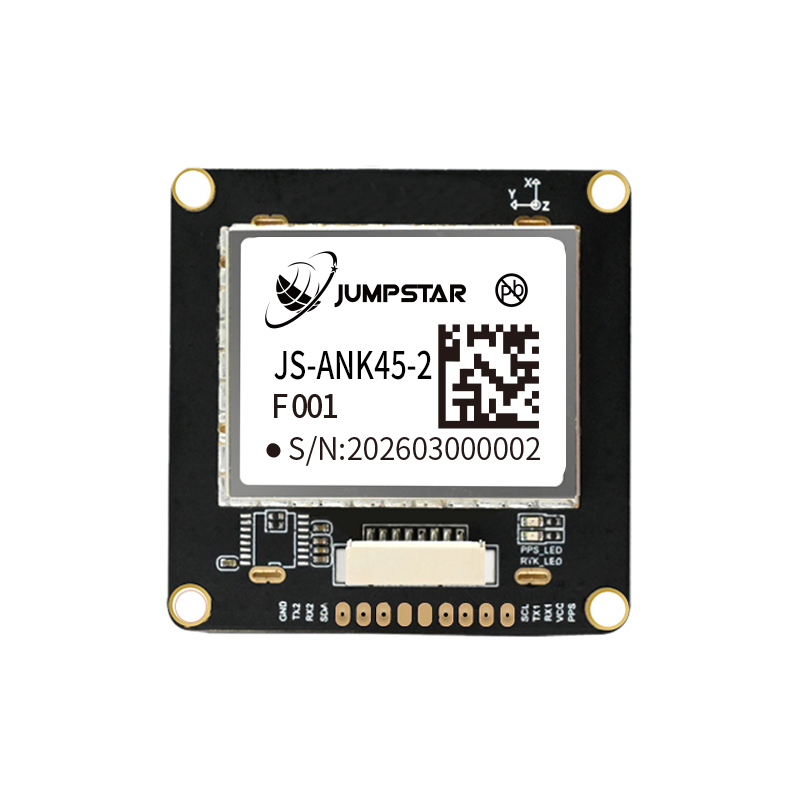

JS-ANK45-2 — 통합 안테나, 즉석 RTK
- 즉시 RTK 초기화: 일반적으로 5초 이내에 고정 해에 도달합니다
- 통합 고이득 패시브 안테나, 온보드 TCXO, LNA, SAW 필터 및 RTC
- 전용 간섭 방지 장치가 있는 1408 슈퍼 채널
- 인터페이스: UART (TTL), RS232, I2C, 구성 가능한 변형
- 자기력계 옵션: 기본IST8310, QMC5883L 또는 VCM5883 선택 가능
팀에 RF 레이아웃 능력이 없거나, 제품이 자주 전원 사이클을 반복하며 기존의 수렴을 기다릴 수 없을 때 이 방식을 선택하세요. 통합 안테나, TCXO, LNA, SAW 필터 및 RTC 덕분에 모듈은 드롭인 위치 서브시스템에 가깝습니다 — PCB 작업은 전원, 접지, 두 개의 신호선으로 요약됩니다.
대량 생산에 들어갈 제품에 적합한 RTK 모듈은 무엇인가요?
.png?imageMogr2/format/webp)

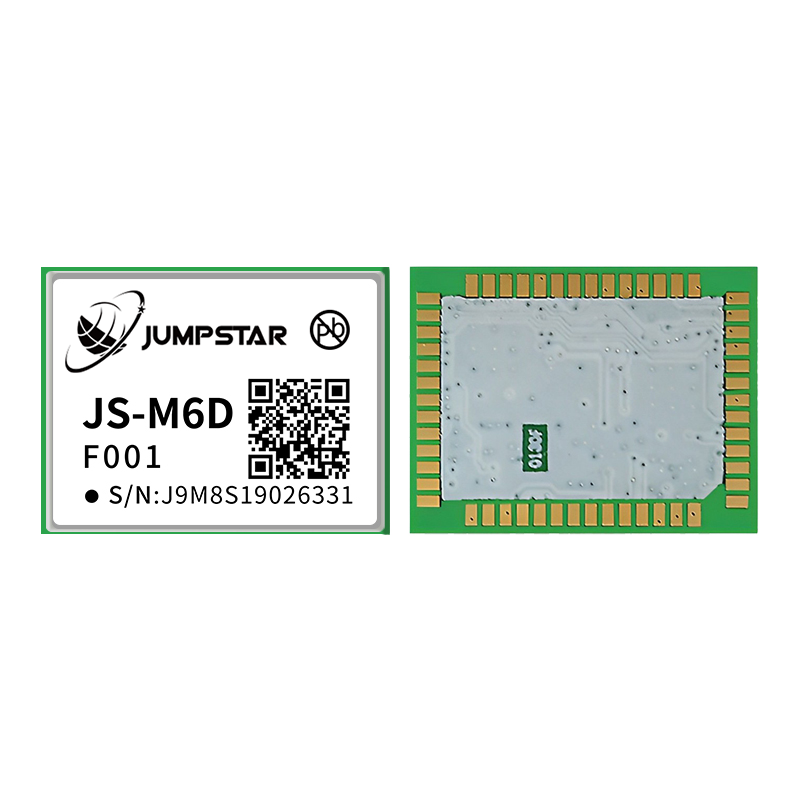

JS-M6D — 풀 멀티밴드, SMT 준비
- RTK 정확도: 30km 기준선 내 2cm + 1 ppm 수평
- 여섯 개의 주파수 포인트: GPS/QZSS L1+L2, GLONASS G1+G2, BDS B1I+B2I, 갈릴레오 E1+E5b
- LGA 패키지 22.0 × 17.0 × 2.4 mm, 표준 SMT 픽 앤 플레이스 및 리플로우
- 일반적인 전류는 3.3 V에서 105 mA, 최대 130 mA; 백업 전원 1.8–3.6V
- 핫 스타트는 1초 이내, AGNSS 보조 냉간 스타트는 3초 이내에 진행됩니다
- 내장된 안테나 개방/단락 감지 및 안테나 전력 제어
설계가 SMT 라인으로 향할 때 제품을 선택하세요. 두 가지 기능이 대규모에서 불균형적으로 중요하다: LGA 패키지는 표준 픽 앤 플레이스 및 리플로우를 수동 조립 없이 처리하고, 안테나 개방/단락 감지는 벤치 진단이 필요한 현장 고장을 호스트가 보고할 수 있는 플래그로 전환한다.
어떤 RTK 모듈이 하늘이 부분적으로 가려진 수정 기능을 가지고 있나요?
.png?imageMogr2/format/webp)

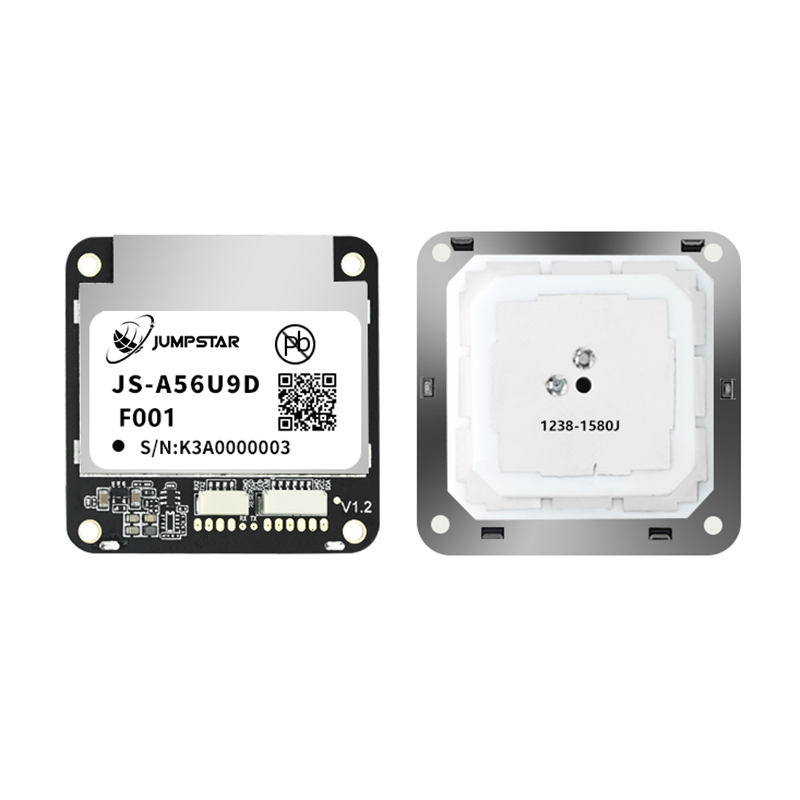

JS-A56U9D — 듀얼 UART, 어반-캐년 튜닝
- 기지국과 로버 모드 모두에서 작동합니다
- 호스트 통신을 위한 UART1(UBX, NMEA, RTCM); RTCM3와 NMEA에 전용된 UART2
- 고이득 통합 안테나 — 외부 RF 부품이 필요 없음
- 다중 대역 아키텍처와 동시 다중 별자리 추적은 부분 장애 상태에서도 높은 고정 속도를 유지합니다
차량, 도로변 장비, 도시 로봇 등 건물이나 나뭇잎이 자주 하늘 전망을 가리는 곳이면 어디든 이 옵션을 선택하세요. 전용 두 번째 UART는 구조적 이점이 있습니다: 보정은 자체 포트에서 지속적으로 스트림되어 들어가는 반면, 호스트 포트는 계속 사용 가능하며, 이는 NTRIP 클라이언트가 셀룰러 클라이언트에 필요한 바로 그 방식입니다.
플랫폼도 방향을 틀어야 한다면?
단일 RTK 모듈은 오리엔테이션이 아니라 직책을 제공합니다. 플랫폼이 어느 방향을 가리키는지 알아야 한다면 — AGV 도킹, 농업 기계가 줄을 따라 움직이는 것, 포트 차량이 컨테이너에 정렬되는 것—은 알려진 기준선에 두 개의 안테나와 그 벡터를 계산하는 수신기가 필요합니다. 이것은 다른 제품 카테고리입니다: 단일 RTK 모듈이 아닌 듀얼 안테나 헤더 보드입니다. 점프스타의제목 및 위치 표그 용도로 만들어졌고, 정확도는 리시버 자체보다는 기준선 길이와 장착 품질에 훨씬 더 좌우됩니다.
커밋 전에 통합 점검
모듈 변경이 비용이 많이 들 때 네 가지 질문이 늦게 떠오르기 쉽다. 레이아웃 전에 꼭 물어보세요:
- 수정은 어디서 오는 걸까요?네트워크 정정 서비스는 셀룰러 커버리지와 데이터 요금제가 필요합니다; 지역 기지국은 위치 파악, 전원, 조사가 필요합니다. 많은 배포가 네트워크 커버리지가 실패할 때만 로컬 베이스를 사용하게 됩니다.
- 안테나는 물리적으로 어디에 위치하나요?모듈의 정확도는 맑은 하늘 시야와 정상적인 지면을 가정합니다. 안테나 근처 몇 센티미터 이내의 금속, 그 위에 있는 탄소 섬유 프레임, 또는 그 옆에 배터리가 있으면 고정 솔루션 가동 시간이 손실됩니다.
- 수정 장애 시 무슨 일이 일어나나요?호스트가 떠 있는 상태로 후퇴할지, 추정 센서 융합으로 할지, 아니면 마지막으로 알려진 위치로 떨어질지 미리 결정하세요. 모듈추측 거리터널과 지하 주차장 때문에 차량이 예외가 아니라 정상적인 상황이 되기 때문에 존재합니다.
- 생산 현장에서 정확성을 어떻게 검증할 것인가요?검사 계획을 세우세요: 조사된 기준점, 정의된 관찰 기간, 그리고 기록된 고정 속도. 이 기능이 없으면 모듈 문제와 반품된 유닛의 안테나 문제를 구분할 방법이 없습니다.
점프스타 범위에서 어디서부터 시작해야 할까요
JUMPSTAR는 모듈, 보드, 안테나를 제작하므로, 선택은 보통 어떤 제약이 구속적인지에 달려 있으며, 어떤 공급업체를 사용할지에 따라 달라집니다. 대부분의 프로젝트를 포함하는 세 가지 진입 지점이 있습니다:
- 고정밀 RTK 모듈— 측량, 기계 제어, 로봇 공학 및 UAV 작업을 위한 센티미터 수준 부품.
- 표준 정밀도 모듈— 신청이 지침보다는 위치가 필요하고 현재 예산이 지배적일 때 올바른 답변입니다.
- RTK 위치 게시판— 안테나와 인터페이스를 갖춘 통합 보드를 하나의 반송파에 배치하여, 구성 요소가 아닌 위치 서브시스템을 원하는 팀을 위한 것.
만약 정확도 요구가 수신기 능력이 아니라 안테나 동작에 의해 결정된다면 — 위상-중심 안정성, 다중 경로 거부, 이득 패턴 — 부터 시작하세요GNSS 안테나 범위대신. 한계 하늘 응용 분야에서는 안테나 선택이 모듈 선택보다 고정 속도 이동을 더 크게 합니다.
결론
명시하기RTK GNSS 모듈이 순서대로 네 번의 판정으로 요약된다. 먼저, 제품이 실제로 어떤 솔루션 상태에 작용할 수 있는지 결정하고, 센티미터 단위를 가정하지 않고 그 상태를 읽도록 펌웨어를 설계하세요. 둘째, 크기, 전류, 대역 수, 안테나 통합, 초기화 속도 및 업데이트 속도 간의 제약 조건을 식별합니다; 제약 조건이 없는 모듈이 이기는 것은 나쁜 거래입니다. 셋째, 인터페이스 계획에 수정과 위치를 포함하고 있는지 확인해 주세요. 넷째, 방금 지정한 안테나와 보정 링크를 탑재할 실제 제품이 존재하는지 확인하세요.
정확도 수치는 그 결정들의 출력이지, 그 결정에 대한 입력값이 아닙니다. 이 순서대로 진행하는 팀은 현장에서 고정된 해를 담은 모듈을 갖게 됩니다; 데이터시트 헤드라인부터 시작하는 팀은 보통 통합 과정에서 그 공백을 찾아내는데, 이때 가장 비용이 많이 드는 시기입니다.
