컨테이너 터미널은 시간당 이동 수로 평가됩니다. 크레인이 이를 제한하는 경우는 거의 없습니다. 제한은 마지막 1미터 거리입니다 — 스프레더가 네 모서리 캐스팅에 착지하는지, 트럭이 오른쪽 베이에서 멈추는지, 갠트리가 어느 줄 위에 서 있는지 아는지입니다.
마지막 1미터는 크레인 문제가 아닙니다. 이는 포지셔닝 문제이며, 대부분의 자동화 예산이 과소평가하는 부분입니다. 터미널이 실제로 무엇을 할 수 있는지 물었을 때 컨테이너 터미널 RTK를 이렇게 바라봅니다.
마지막 1미터가 보이는 것보다 더 비싼 이유
표준 20피트 상자는 수십 톤에 달합니다. 작업 주기는 단 세 가지 동작으로 이루어집니다: 들어 올리기, 정렬하기, 내려놓기. 이 모든 움직임은 두 물체가 서로 어디에 위치하는지, 몇 센티미터 이내에서 두 물체가 움직이고 있는지 아는 데 달려 있습니다.
그 지식이 빠지면 비용이 '작은 오류'로 나타나지 않습니다. 같은 상자 위에 두 번 내려오는 스프레더, 줄에서 후진해야 하는 갱트리, 보낸 구역이 이미 차 있어서 기다리는 트럭 등으로 나타난다. 이걸 1시프트에 곱하면 시간당 이동 시간이 되고, 그 다음에 선박 회전 시간이 됩니다. 터미널은 밀리미터 단위가 아니라 처리량에서 위치 오류를 감지합니다.
네 곳 정확도가 사라진다
터미널이 자동화가 "작동은 하지만 신뢰할 수 없다"고 말할 때, 그 원인은 거의 항상 이 네 가지 중 하나이며, 각기 다른 이유로 실패합니다.

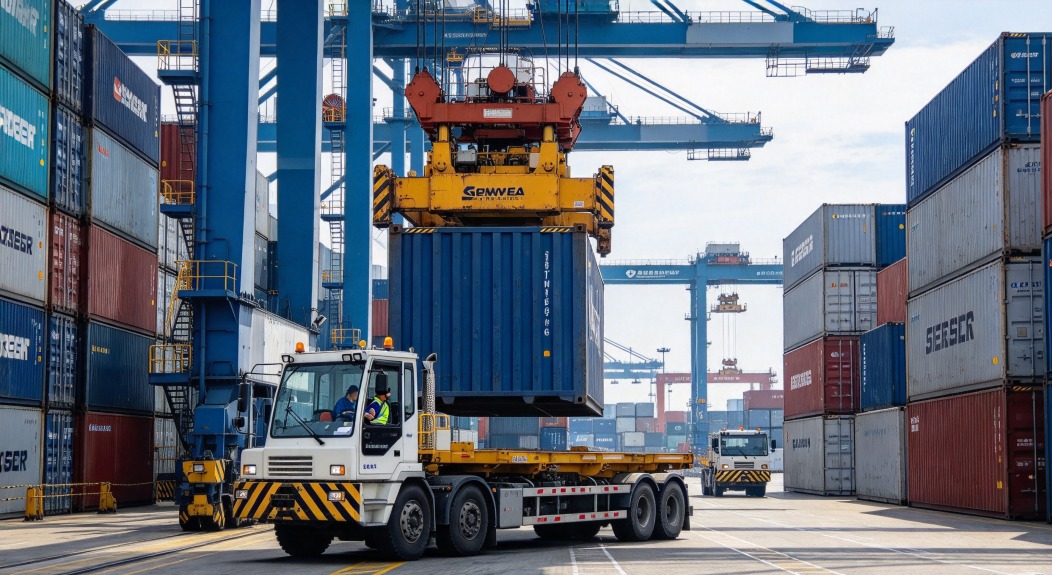

1. 그랩: 스프레더에서 코너 캐스팅
여기서 허용 오차는 매우 관대한데, 목표물이 상자 전체가 아니라 네 개의 작은 주조물이기 때문입니다. 트럭에서 20cm까지 좋은 위치가 스프레더에서는 20cm 잘못될 수 있는데, 스프레더는 로프에 매달려 기계와 독립적으로 움직이기 때문입니다. 갱트리 측정은 스프레더 측정과 다릅니다.
2. 이동: 트럭, IGV 및 간트리
수평 이동 오류는 잘못된 주차장으로 보내지기 전까지는 무해해 보입니다. 적재 야드에서 한 칸 차이는 작은 우회로가 아니라 손잡이 재조정입니다. 갱트리 롱 트래블도 더 큰 규모에서 같은 이야기입니다: 한 줄당 0.5미터씩 이동하는 기계가 블록 끝에 잘못된 줄에 쌓이게 됩니다.
3. 블라인드 존: 붐 아래, 서두 사이
부두 크레인 붐 아래나 높은 스택 블록 안에서는 하늘 전망이 무너집니다. 이것은 가끔 발생하는 실수가 아닙니다; 가장 필요한 것은 장비의 정상적인 작동 상태입니다. 작업 지점에서 정확히 '수리 없음'을 보고하는 수신기는 그냥 무시할 수 있는 수신기 문제가 아닙니다.
4. 계획: 어느 상자, 어느 이동, 다음 트럭
마지막 실패는 좌표가 아닙니다. 위치, 방향, 기계 식별이 사용 가능한 형태로 디스패치 시스템에 도달하지 못하면, 제어실은 여전히 화이트보드에 계획을 세우고 있습니다. 장치 내부에만 머무르는 위치는 운영상의 가치가 없습니다.
| 실패 | 운영자가 보는 것 | 가장 먼저 확인해야 할 점입니다 |
|---|---|---|
| 스프레더 미스어라인먼트 | 상자가 두 번 들어 올려졌고, 코너 캐스팅 피해가 발생했습니다 | 안테나는 스프레더가 아니라 간트리를 측정합니다 |
| 이동 오차 | 잘못된 격납고, 추가 손잡이 필요해 | 한 점 정확도가 아닌 행당 드리프트 |
| 사각지대 | 부시 아래에서 위치 하락 | 안테나가 설치된 하늘 전망 |
| 계획 불일치 | 디스패치가 계속 라디오로 작동 중입니다 | 플랫폼에 도달하는 프로토콜과 업데이트 속도 |
RTK가 측정해야 할 컨테이너 터미널
하나의 숫자가 아닙니다. 스프레더를 장착하는 기계는 6개가 필요합니다: 세 축의 위치, 헤딩, 피치, 롤. 위치만으로도 기계가 어디 있는지 알 수 있습니다. 차체가 어느 방향을 향하는지 알려주지 않으며, 트럭이 후진해서 베이에 들어서야 하거나, 행과 평행해야 하는 갱트리에서는 방향이 깨끗한 움직임과 수정의 차이입니다.

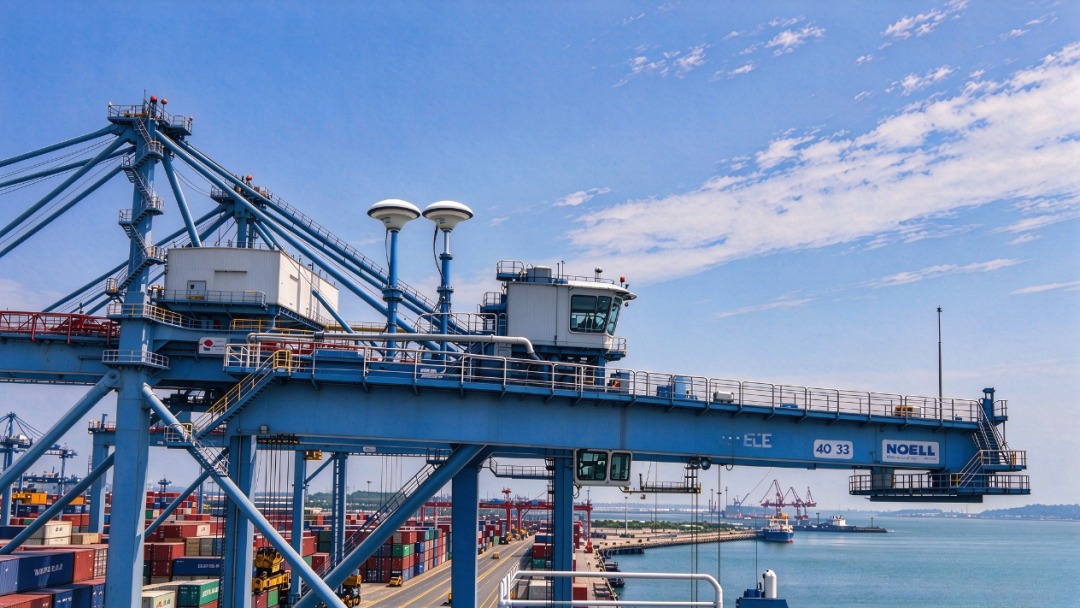

이 때문에 단말기에서는 이중 안테나 방향이 자동차보다 더 중요합니다. 알려진 기준선으로 분리된 두 안테나가 동일한 위성 신호의 반송파 위상을 비교합니다; 기준선과 위성 방향 사이의 각도가 차량의 자세를 결정합니다. 정확도는 기준선에 따라 증가합니다: 1m 간격에서 방향 수치는 약 0.15°이며, 기준선이 짧아질수록 정확도가 떨어집니다. 짧은 기준선은 '자유'가 아니며, 방향이 시끄럽게 보일 때 가장 먼저 확인해야 할 것입니다.
우리 터미널 부품인 A12는 다음과 같이 명시되어 있습니다: 방향 (0.15/R)°, 피치 (0.25/R)°, 여기서 R은 미터 단위의 기준선입니다. 이 공식은 단일 헤드라인 숫자보다 더 유용한데, 디자인 제약을 숨기는 대신 알려주기 때문입니다.
RTK가 끝나고 IMU가 장악하는 곳
모든 터미널 자동화 프로젝트는 결국 같은 대화에 도달합니다: 위성이 사라지면 무슨 일이 벌어질까요. 솔직한 답변은 RTK가 멈추고, 다른 무언가가 그 자리를 이어가야 한다는 것입니다.
IMU는 가속도와 회전을 통합하여 이를 수행합니다. 몇 초 동안은 훌륭하지만 몇 분 동안은 오차가 커지기 때문에 성능이 좋지 않습니다. A12에서는 명확히 명시되어 있습니다: 신호 손실 후 3초간 센티미터 레벨, 10초간 미터 레벨. 그건 부크나 스택을 가로지르는 다리이지, 내비게이션 시스템이 아닙니다.
흔한 실수는 이 숫자들을 연속적인 센티미터 정확도를 보장하는 것으로 해석하는 것입니다. 그렇지 않으며, 이 계급의 관성 시스템은 그렇지 않을 수 있습니다. 그들이 구매하는 것은 연속성입니다 — 디스패치 시스템은 간극이 아닌 그럴듯한 위치를 계속 받아 차량이 정지 명령을 받지 않고 선로가 끊어지지 않도록 합니다.
아무도 예산을 세우지 않는 인프라
RTK는 차동 기술로, 시스템의 절반이 차량에 장착되어 있지 않다는 뜻입니다. 단말기는 구매하지만 기준국은 구매하지 않는 단말이 미터 레벨 수신기를 센티미터 레벨 라벨이 붙은 것을 구매한 것입니다.
세 가지 인프라 결정이 실제 야드와의 접촉 후에도 정확도가 유지될지 결정합니다:
- 참고 스테이션이 있는 곳.안정적이고 알려진 좌표와 맑은 하늘 전망이 필요합니다. 창고 지붕에 돛대 옆에 설치하는 것은 조용히 야드 내 모든 로버를 저하시키는 지름길입니다.
- 수정 정보가 기계에 어떻게 도달하는지.터미널의 4G 네트워크를 통한 NTRIP이 일반적인 경로이며, 메시지 형식은 RTCM 3.x입니다. 스택 뒤에 있는 커버리지 구멍은 수신기 문제가 아니라 네트워크 문제이며, 간헐적 플로트 해결책으로 나타납니다.
- 안테나가 볼 수 있는 것들.물과 용기 강철 모두 훌륭한 반사체입니다. 블록 가장자리에 설치된 지붕 장착 안테나는 직접적인 신호와 지연 반사를 수신하며, 수신기 품질이 아무리 높아도 안테나에 도달하는 다중경로 오류를 제거하지 못합니다. 안테나의 높이와 위치도 정확도 예산의 일부입니다.
이 부품들이 터미널 운영에 어떻게 맞물리는지 더 넓은 그림을 원한다면,스마트 포트 운영에서의 RTK 수신기시스템 수준을 다룹니다.
이 일에 맞는 두 가지 부분
터미널에서 부두 크레인, 간트리, IGV, 트럭 등 혼합 차량 장비를 갖추라고 요청할 때, 보통 쌍으로 시작하는 것은 듀얼 안테나 단말기와 측량용 안테나입니다. 이론상 가장 정확한 조합이라서가 아니라, 이 기계들이 실제로 제공하는 장착 위치를 견뎌내는 조합이기 때문입니다.

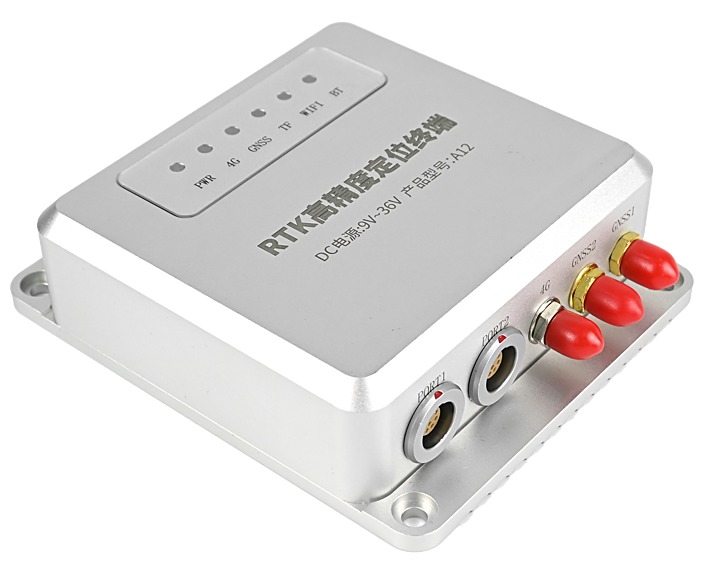

A12 — 듀얼 안테나 RTK 단말기
- RTK 2 cm ± 1 ppm; 방향 (0.15/R)°
- IMU: 3 cm 높이, 10 cm 높이
- DC 9–36 V, ≤300 mA, 12 V, IP66
- 108 × 92 × 30.5 mm, 270 g, 알루미늄.
.png?imageMogr2/format/webp)

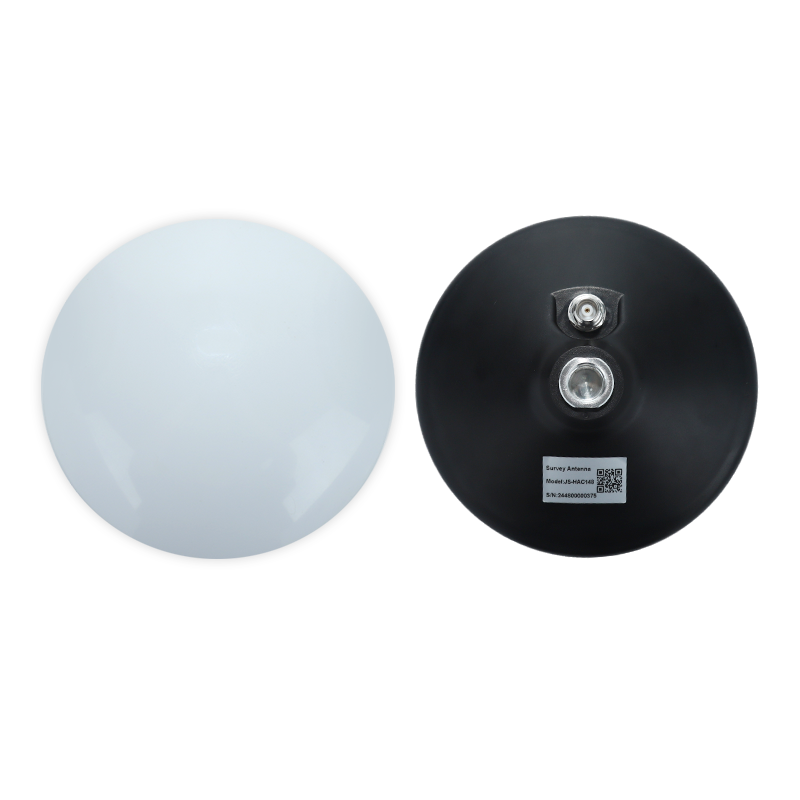

JS-HAC148A — 측량용 안테나
- 위상 중심 오차 ≤2mm
- 최대 게인 4.5 dBic; LNA 38 ± 3 dB
- Ø148 × 57.7 mm, TNC-K, 자기 베이스
- IPX6, −40에서 +85 °C, ≤30 mA
두 기기 모두 동일한 작동 계열에 속합니다: 단말기는 차량 전원을 직접 받아 JT/T 808-2013을 통해 보고하고, 안테나는 안정적인 위상 중심을 가진 자기 베이스 유닛으로, 맞춤형 마운트 없이도 크레인 트롤리나 트럭 지붕에 장착할 수 있습니다. 나머지 산맥은 여기에서 볼 수 있습니다.차량 GNSS 단말기그리고차량 및 차량 안테나.
서명하기 전에 어떻게 증명할까
터미널은 데이터시트에서 위치 주장을 받아들여서는 안 됩니다. 실제로 사용할 기계에서 세 번의 테스트를 통해 일주일 내에 문제를 해결할 수 있습니다.
- 정적 산란, 24시간.기계를 주차하고 하루 종일 위치를 기록한 뒤, 최선의 경우 대신 분포를 그래프로 표시하세요. 당신이 찾는 것은 스프레드와 시간 상관 드리프트이지, 브로셔에 있는 단일 숫자가 아닙니다.
- 블라인드존 타이밍.기계를 붐 아래로 몰고 스톱워치와 통나무를 들고 고대 쌓기 블록에 넣으세요. 해가 실제로 얼마나 오래 유지되는지, 그리고 나갈 때 빠르게 고정된 해로 돌아오는지 측정하세요.
- 방향과 알려진 기준선.기계를 측량된 선로에 놓고 보고된 방향을 여러 방향에서 비교하세요. 기준선이 줄어들면서 오류가 커진다면, 문제는 펌웨어가 아니라 장착 방식에 있는 것입니다.
구매자들이 가장 자주 묻는 질문들
자체 기지국이 필요한가요, 아니면 CORS 서비스를 사용할 수 있나요?
어느 쪽이든 수정이 기계에 안정적으로 도달하면 작동합니다. 지역 참고 방송국은 구독 없이 통제권을 제공하지만, 좋은 사이트와 유지보수가 필요합니다. CORS 서비스는 하드웨어를 제거하고 야드 내부의 네트워크 커버리지에 의존하게 하는데, 바로 야드 내에서 커버리지가 가장 약한 부분입니다.
IMU는 실제로 얼마나 오랫동안 그 직책을 유지할 수 있을까요?
초, 분이 아니라. 이 장비에서는 약 3초 동안 센티미터 수평, 약 10초 동안 미터 수평을 기대합니다. 장애물을 가로지르는 다리처럼 생각하고, 기계가 그 창 안에서 중요한 움직임을 완료하지 않아도 되도록 프로세스를 설계하세요.
이미 가지고 있는 안테나를 계속 가질 수 있을까요?
사용 중인 밴드를 덮고 안정적인 위상 중심을 유지할 때만 가능합니다. 통신 안테나는 GNSS를 수신해 위치를 알려주지만, 위상 중심은 온도와 장착 방식에 따라 이동하는데, 이것이 센티미터 작업에서 중요한 부분입니다.
이 서비스가 이용 약관(TOS)이나 디스패치 플랫폼에 연결되나요?
그건 정확도가 아니라 인터페이스에 달려 있습니다. JT/T 808-2013을 사용하고 RS232 또는 CAN을 노출하는 장치는 보통 플랫폼 교체 없이도 통합할 수 있는데, 플랫폼은 프로젝트의 출항 여부를 결정하는 컨테이너 터미널 RTK의 일부입니다. 파일럿 전에 프로토콜 문서를 요청하세요, 후가 아니라.
터미널 함대를 장착하는 방법?
기계, 장착 위치, 그리고 디스패치 시스템이 데이터를 어떻게 받는지 알려주세요. RTK가 어디에 위치할지, 어디에 없을지 알려드리겠습니다 — 다른 센서가 장착되어야 하는 경우도 포함해서요.
